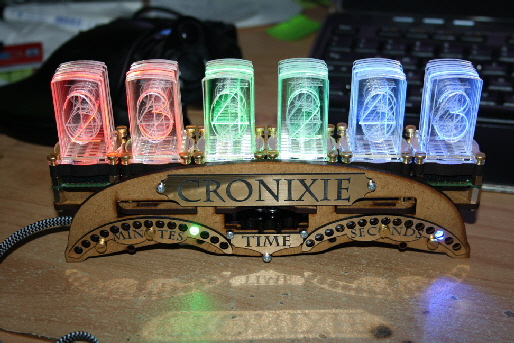

Projekt CRONIXIE 6 digit

Diese Steampunk Umsetzung einer Acrylscheiben-Uhr basiert auf eine der ersten Veröffentlichungen zu dieser Art der Zeitdarstellung. Es sind je Digit 10 Acrylscheiben mit gelaserten Zahlen hintereinander gesteckt. Von unten werden die Scheiben sequenziell mit Digi-Dot-LEDs beleuchtet. 120 LEDs, also zwei pro Scheibe, sind unter den Digits verbaut und nocheinmal je 15 rechts und links vorne. Dazwischen befindet sich die Elektronik mit Drehimpulsgeber um die Uhr zu bedienen. Das ganze wird entweder an ein USB-Port gestöpselt oder an eine Powerbank bzw. USB-Netzteil. Die Elektronik ist ein BLP* (CRONIOS-Hardware). Die Uhr kann über den PC ganz einfach synchronisiert werden. Prinzipiell kann man CRONIXIE mit kleinen und großen Digits aufbauen. Die Ansteuerung ist immer die Gleiche. Je größer die Scheiben, desto mehr LEDs sind eingesetzt. Pro Scheibe werden die LEDs virtuell parallel geschaltet - d.h. es werden einfach mehrere LED-Platinen am Signaleingang verbunden. Automatisch leuchten dann immer die gleichen (richtigen) Stellen auf. Der BASIC-Text ist auch für CRONIXIE freigegeben und herunterladbar und darf gerne modifiziert werden.  mehr...

IMG_7384sm

*BLP = Basic-LED-Player

27.Juni.2017: CRONIXIE-M verfügbar

Video Maker Faire direkt zu CRONIXIE
